Modbus TCP (4路RS485, 雙網口)

上架時間：2020-08-31 制造商：HCTech 無錫和控電子

瀏覽次數：5880

產品類型：網關,IO模塊,數采儀

產品顏色：

產品價格：￥1500

馬上咨詢

產品詳情

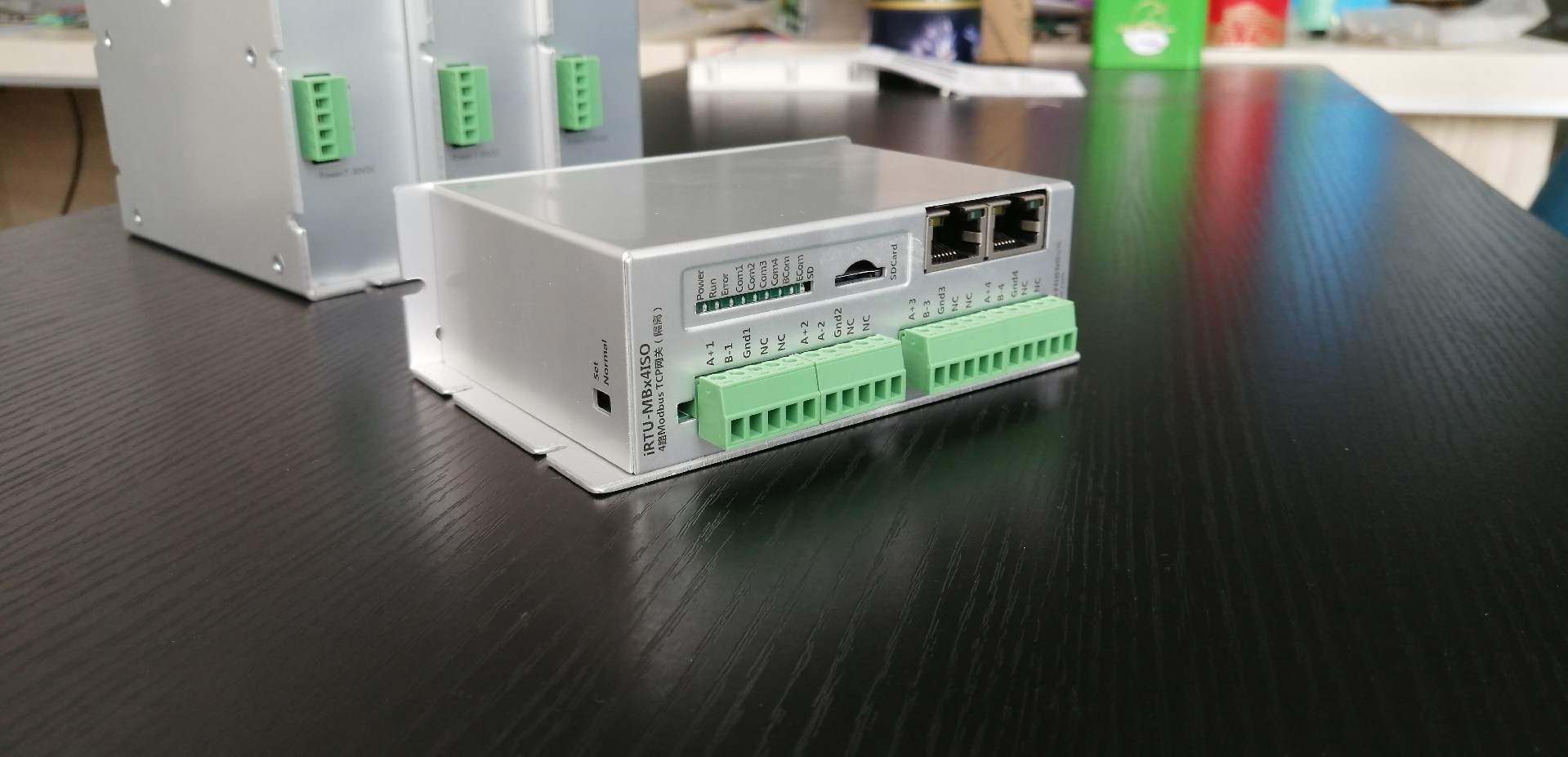

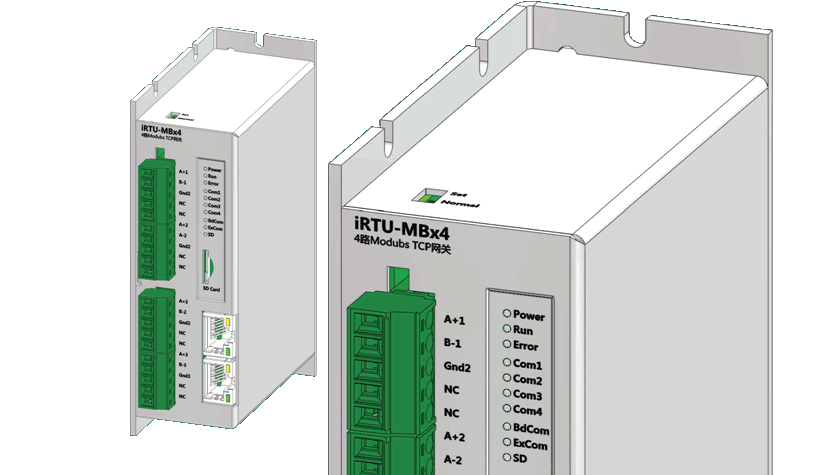

EGMBx4 Modbus TCP 網關 (4 路 RS485)

I/O 特點

? 以太網支持標準的 Modbus TCP 主從站；
? RS485 支持標準 Modbus RTU/ASCII 主從站；
? 主站可預配置命令讀取從站數據然后緩沖，實現多用戶共享；

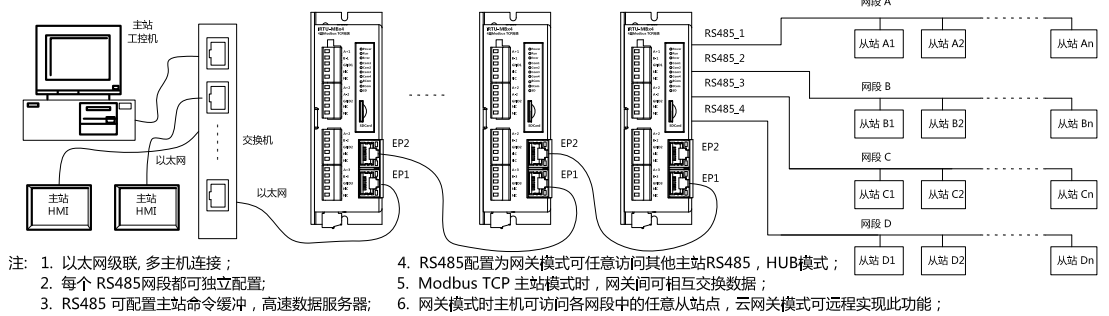

? 配置為主站功能的端口可被從站口共享，相當于 Modbus HUB；
? iRTUx 的功能有以太網可配置云從站，云網關，數據主動上報，
本地存儲；數據格式轉化等功能；
? 金屬外殼，高防護，緊湊尺寸；
? 雙看門狗，低功耗設計；
? 1500VDC 以太網口與 RS485 口間 1500VDC 隔離；
? 寬工作電壓：7-30VDC, 電源反接保護；
? 寬工作溫度：-25 75℃；
? EMI：滿足 fcc a 級或 ce 級；

介紹

EGMBx4 是 MODBUS 串口服務器,Modbus 網關，該設備不但具有 MODBUS 串口服務器功能，Modbus 網關功能，另外具有iRTUx 的功能。

MODBUS 網關和串口服務器是工業上廣泛使用的通訊協議，基于各種應用，Modbus 有 RTU、 ASCII 和 TCP 三種協議，這三種協議普遍應用在工業上的設備。譬如，DCS、 PLC、 HMI、電力負載量測儀器等各種感應器和量測儀器，由于各種設備使用的硬件接口不統一，使用者在使用和管理上耗費心力，而 EGMBx4 可以整合不同的 Modbus 網絡環境，輕松組網。

EGMBx4 曾經命名為 iRTU-MBx4ISO，除名稱上有差異，功能完全相同。 EGMBx4 具有多種網關功能，其中的“有表網關”功能是無錫和控電子創新功能。

系統規格

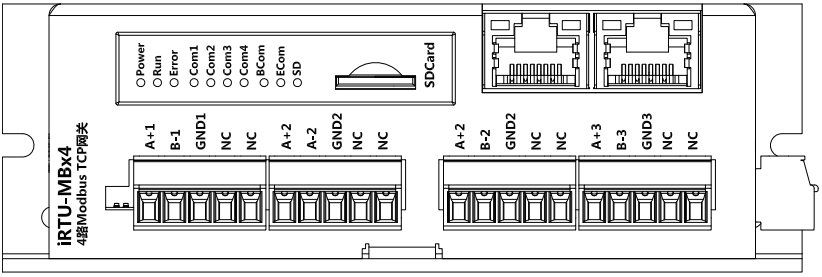

? 接口；
– 2 個太網口，8P8C 的 RJ45，金屬屏蔽帶指示燈。
– 4 個 RS485 口（兩線)，可增加 RS232(3 線，訂貨選配);
? 指示；
– 9 個 Led，指示電源和通訊等
? 隔離；
– 以太網口與 RS485 間 1500VDC 隔離
? 保護；
– EMI：滿足 fcc a 級或 ce 級；
? 電源；
– 反接保護
– +7V 30VDC
– <2.5W 低功耗
? 機械尺寸；
– DIN32 安裝、板側裝和板豎裝
– 100mm X 120mm X 40mm
? 環境；
– 工作溫度：-25 to +75°C；
– 保存溫度：-45 to +85°C；

應用

? 遠程數據采集
? 過程監控
? 工業過程控制
? 能源管理
? 監控
? 安全系統
? 實驗室自動化
? 樓宇自動化
? 產品測試
? 直接數字控制

I/O 規格

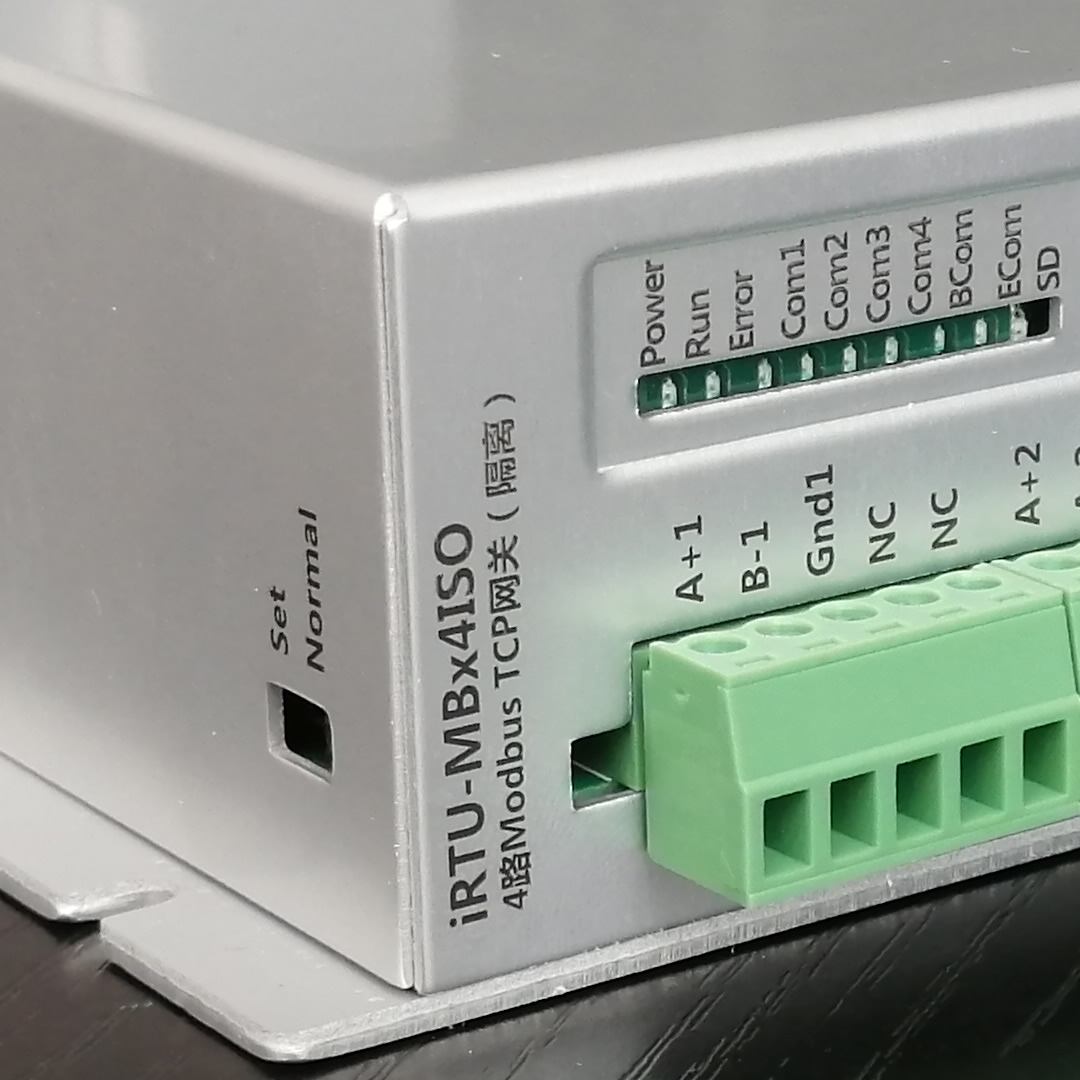

? Set 開關，當遺忘通訊參數時強制默認的通訊參數；
? 每個 RS485 都可單獨配置；

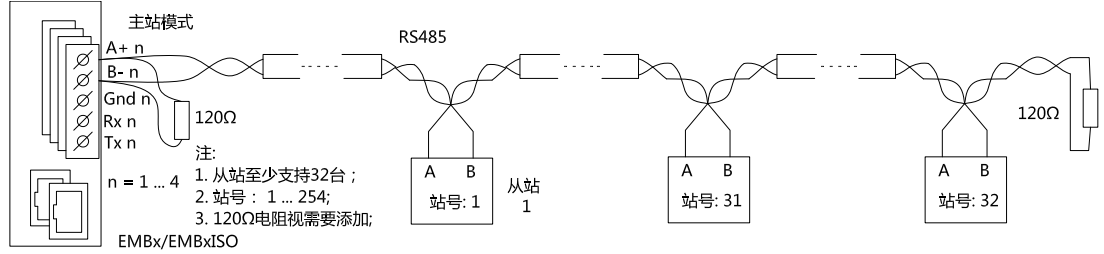

? 每個 RS485 口至少驅動 32 個從站，可配置站號 1-254；
? RS485 支持波特率 4800,9600,14400,19200,28800,38400,57600,115200(N-8-1), (E-8-1),(O-8-1)；
? RS485 口都支持” 有表網關” ；
? 以太網口 10M-100M 自適應，可自動分配 IP，或固定IP，兩個以太網口共用一個 IP；
? 支持最大 11 個 TCP 連接，每個連接都可單獨配置；
? 9 個 TCP 支持 Modbus” 有表網關” ；
? 所有 TCP 和 RS485 口都支持 Modbus 無表網關；
? 多條 TCP 具有 iRTUx 的云從站，云網關，數據云上報功能（iRTUxMBx4 具有此功能）；

可配置的協議

? Modbus 從站 (TCP 或 RTU/ASCII);
? Modbus 主站 (TCP 或 RTU/ASCII);
? Modubs 有表網關 (TCP 或 RTU/ASCII);
? Modubs 無表網關 (TCP 或 RTU/ASCII);
? Modubs HUB;
? Modubs 云網關；
? 云上報協議；
? 設備遠程維護協議（需云服務器，無錫和控電子提供平臺軟件支持)；

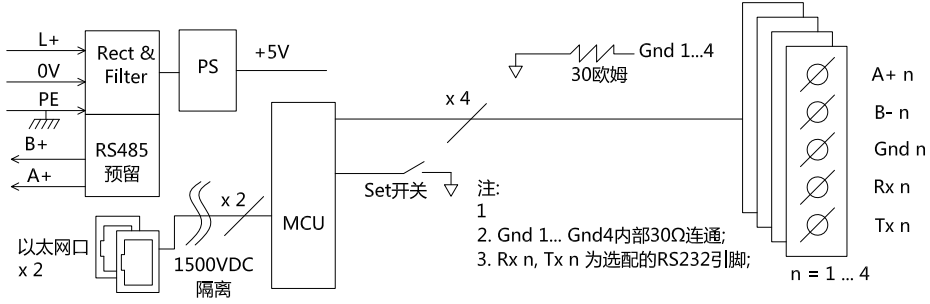

I/O 內部結構
