以太網6通道PT100溫度采集IO模塊

上架時間：2020-08-31 制造商：HCTech 無錫和控電子

瀏覽次數：7415

產品類型：IO模塊

產品顏色：

產品價格：￥

馬上咨詢

產品詳情

EDAM1006 6 通道 PT100 熱電阻輸入IO模塊

I/O 特點

? 標準 Modbus TCP；
? 6 個差分模擬量輸入通道，通道都可獨立配置；
? 通道支持輸入：電流，電壓，熱電偶，PT100…
? 金屬外殼，高防護，緊湊尺寸；
? 雙看門狗，低功耗設計；
? 1500VDC 模擬與數字隔離, 通道間保護 25VDC；
? 寬工作電壓：7-30VDC, 電源反接保護；
? 寬工作溫度：-25 75℃；
? EMI：滿足 fcc a 級或 ce 級；

介紹

EDAM1006 又稱 iRTUxDAM1006，具有 iRTUx 采集記錄、云上報等的功能。該模塊是一個 16 位 6 通道溫度采集模塊，可匹配多種溫度傳感器，它在所有通道上提供可編程輸入范圍。對于工業測量和監控應用來說是一種極具成本效益的解決方案。它的磁隔離輸入提供 1500VDC 的模擬輸入和模塊之間的隔離，并保護模塊和外圍設備免受高輸入線路電壓損壞。

DAM1006 提供信號調理、 A/D 轉換、測量和以太網數字通信功能。

DAM1006 采用 16 位 A/D 轉換器將傳感器電壓或電流轉換成數字?jǐn)?shù)據。當主機輪詢時，模塊通過標準的 Modbus TCP 接口將數據發送給主機。

系統規格

? 接口；
– 2 個以太網 RJ45 座，型號為 8P8C 的 RJ45，金屬屏蔽。
– Modbus TCP;
? 指示；
– 9 個 Led，指示電源和通訊等
? 隔離；
– 1500VDC
? 保護；
– EMI：滿足 fcc a 級或 ce 級；
? 電源；
– 反接保護
– +7V 30VDC
– <2.5W 低功耗
? 機械尺寸；
– DIN32 安裝、板側裝和板豎裝
– 100mm X 120mm X 40mm
? 環境；
– 工作溫度：-25 to +75°C；
– 保存溫度：-45 to +85°C；

應用

? 遠程數據采集
? 過程監控
? 工業過程控制
? 能源管理
? 監控
? 安全系統
? 實驗室自動化
? 樓宇自動化
? 產品測試
? 直接數字控制

I/O 規格

? 6 個差分輸入通道
? 支持的熱電偶 J, K, T, E, R, S, B, N, C
? 支持的電壓，±16mV/ ±32mV/ ±64mV/ ±128mV/±256mV/±512mV/±1V/±2V
? 支持的電流，±20mA(外接 100Ω)/ ±20mA(外接 50Ω)
? 支持的熱電阻，PT100,PT1000,Cu50,CU100…
? A/D 分辨率，16 位
? 綜合精度，0.1% (FSR)
? 采樣速率，10 次/秒
? 輸入阻抗：電壓，熱電偶 >2MΩ，電流 100/50Ω
? 通道間共模電壓：25VDC

熱電偶類型

? J 熱電偶 -210 ～1200°C
? K 熱電偶 -200 ～1370°C
? T 熱電偶 -250 ～400°C
? E 熱電偶 -250 ～1000°C
? R 熱電偶 -20 ～1750°C
? S 熱電偶 -20 ～1750°C
? B 熱電偶 100～1800°C
? N 熱電偶 -200～1300°C

可配置的協議

? Modbus 從站 (TCP 或 RTU/ASCII);
? Modbus 主站 (TCP 或 RTU/ASCII);
? Modubs 有表網關 (TCP 或 RTU/ASCII);
? Modubs 無表網關 (TCP 或 RTU/ASCII);
? Modubs 云網關；
? 云上報協議；
? 設備遠程維護協議（需云服務器，無錫和控電子提供平臺軟件支持)；

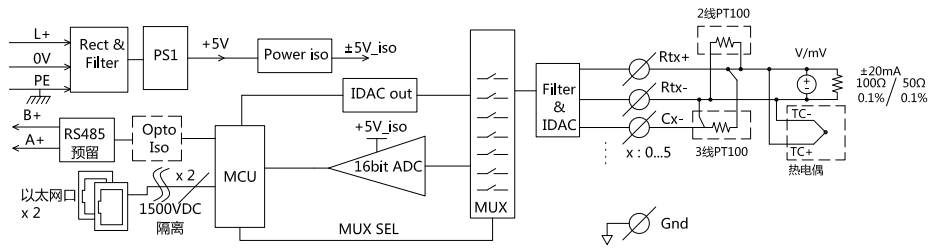

I/O 內部結構
